探索研究院封装业务(二)



光学封装

上海交大平湖智能光电研究院

       上一期带大家解锁了光电芯片的“电基石”——电学封装,今天带领大家继续探索研究院的封装业务,认识激活芯片功能的“核心灵魂”——光学封装!如果说电学封装是为芯片筑牢“电路根基”,那光学封装就是为芯片打通“光信号通道”。

      在光学封装板块,研究院专注光纤水平耦合封装、光纤垂直耦合封装、混合集成封装等核心工艺,可精准匹配硅光、高速光模块、激光雷达、光纤传感器等高端应用需求。





一、光纤水平耦合封装







单边14ch阵列封装





双边36ch阵列封装





单模平头光纤封装





透镜光纤封装





32ch小模斑阵列封装





透镜光纤阵列封装

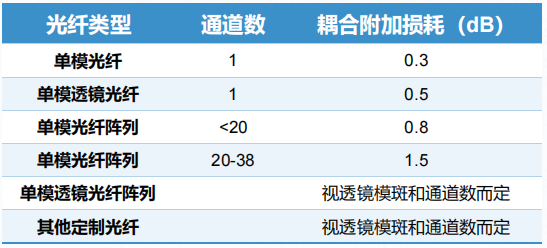

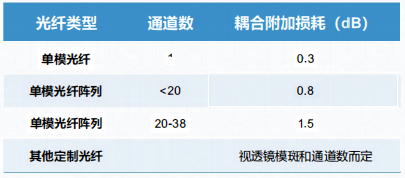

      我们支持多种水平耦合形式,包括单模平头光纤封装、透镜光纤封装、单边 14ch / 双边 36ch 阵列封装、32ch 小模斑阵列封装等,无论是单通道器件还是多通道高速光引擎,都能实现低损耗、高稳定的光路传输,适配数据中心高速光互连、光纤传感等场景需求。



二、光纤垂直耦合封装







管壳设计(垂直)





管壳设计(水平反射式)





双边光栅垂直封装





单边81ch光栅封装





单边水平反射式封装





水平与垂直式合封



       我们可实现双边光栅垂直封装、单边 81ch 光栅封装、水平反射式封装等多种形式,还提供垂直 / 水平反射式管壳定制设计,支持水平与垂直式合封,灵活适配不同芯片布局与系统集成需求,大幅提升器件设计的灵活性与适配性。



三、混合集成封装



      随着光电集成技术的发展,混合集成成为提升系统性能的关键。我院聚焦激光器、透镜、PIC 芯片 / 光纤的混合耦合,掌握异质异构芯片高效耦合技术:





激光器一透镜—

PIC芯片/光纤耦合

利用透镜实现模斑转换,

耦合效率约60%







异质异构芯片直接端面耦合

通过波导SSC实现高效耦合

  • 激光器-双透镜(隔离器)

    -硅光芯片

  • 光芯片端面集成

    (FA-铌酸锂-硅光芯片)

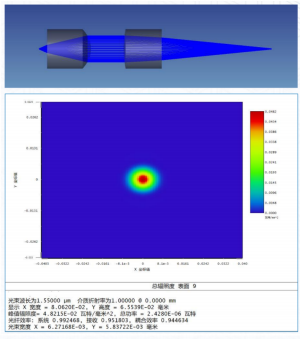

  • Zemax光学仿真





诚邀携手 共创共赢



       目前,我院光学封装业务已广泛适配硅光调制器、光探测器、高速光模块(1.6T/3.2T)、激光雷达(LiDAR)发射/接收组件、光纤传感器等高端产品,凭借精准的耦合工艺、稳定的封装质量和高效的服务,已与国内多所顶尖高校、科研院所及行业头部企业建立深度合作,助力众多光电科研成果实现产业化落地。

      我们始终以开放包容的态度,诚邀各界伙伴前来交流对接,期待与大家携手并肩、深化合作,依托我院光学封装核心实力,凝聚合力、共谋发展,共同书写光电产业发展新篇章!

  联系我们 获取一对一专属业务对接~
