67G-LCA S 参数
及 TDR 测试
探索研究院测试业务（三）
上海交大平湖智能光电研究院
前言 / PREFACE
今天，我们继续带领大家深入了解芯片测试能力矩阵，这一站，就让我们聚焦高速光电互连的 “高频与阻抗” 核心场景，一起解锁67G-LCA S参数及 TDR 测试能力，看看我们如何用频域的精准解析与时域的微观定位，为高速传输链路筑牢 “阻抗可靠性” 的性能基石。
01
读懂67G-LCA S参数测试
& TDR阻抗测试
Detailed Introduction
什么是67G-LCA S 参数测试？
67G-LCA 即67GHz 高频光波元器件参数测试系统，是面向高速光通信、硅光及射频器件研发的频域高精度测试方案，适配 400G/800G 高速光传输研发场景。该系统可扫描 10MHz~67GHz 全频段信号，采集带宽、频响、插入损耗、回波损耗等关键指标，完整表征光电芯片的传输能力、非线性与损耗特性，以此评判器件高频性能与设计合理性。相较于常规低频测试，它能精准捕捉高频下的信号衰减、频偏等细微问题，攻克了高速器件高频性能难以精准标定的行业难点。
什么是TDR 阻抗测试？
TDR（Time Domain Reflectometry）为时域反射阻抗测试，是高速链路阻抗检测核心技术，可弥补频域测试缺陷定位不足的问题。它通过发射脉冲信号，依据反射信号特征测算阻抗、定位异常并实现可视化检测。该技术与 67G-LCA 测试互补，搭配使用可完成高速器件及传输链路的全面性能验证。
02
研究院67G-LCA 测试能力
Core Capabilities
研究院的 67G-LCA 系统，是面向 67GHz 频段的高频光电/射频参数测试平台，专为高速光通信器件的性能表征而打造，具备宽频覆盖、多器件兼容、高低温适配三大核心优势。
1
超宽频覆盖：在 10MHz~67GHz 范围内，可对 EML 激光器、MZM/MRM 调制器、PD 等器件进行单端与差分 S 参数测试，覆盖 EE/EO/OE/OO 全模式，并支持高低温环境下的参数验证。
2
多场景探针适配：配备 GSG、GS、GSGSG 等多种型号探针（100/120/150/175μm间距），满足不同封装、不同引脚间距器件的测试需求。
3
阻抗特性表征：可对各类器件的特征阻抗进行单端/差分测量，精准评估链路阻抗匹配情况。
03
典型测试案例解析
Typical Cases
案例 1：
EML 激光器带宽测试

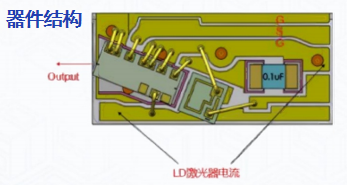

器件结构
集成 LD 激光器芯片与高速电极的封装器件，通过探针施加偏置电流并采集光信号输出。

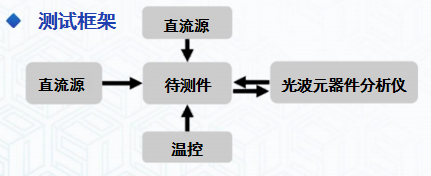

测试框架
直流源为器件提供偏置电流，温控模块控制工作温度，光波元器件分析仪采集信号响应。

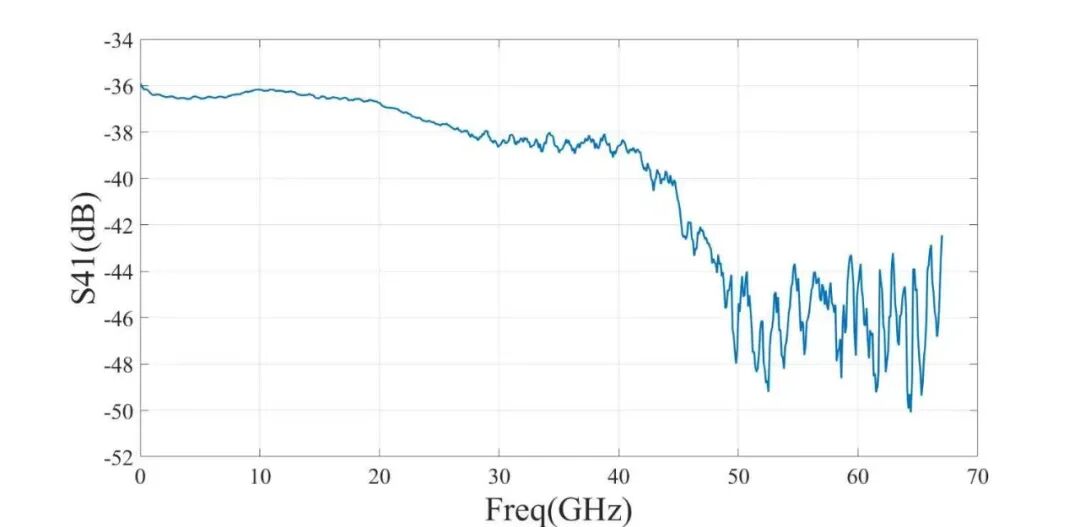

测试结果与结论
该曲线为 EML 射频端口 S41 频响曲线，取低频 - 36dB 为基准，3dB 衰减点对应频率约 42GHz，即链路 3dB 带宽 42GHz。
测试价值
EML激光器是高速光模块的核心发光器件，带宽直接决定光模块的信号传输速率与传输距离。本次高频带宽测试可精准标定器件高频工作极限，验证器件是否适配25G/50G高速传输场景，有效规避器件带宽不足导致的信号失真、传输丢包等问题，为激光器芯片选型、参数调试、性能迭代提供精准数据支撑，助力高速光模块产品的可靠性研发与落地。
案例 2：
微环调制器带宽测试
测试结构
基于硅光工艺的微环谐振调制器，通过电光效应实现光信号调制。
测试框架
激光器输入光信号，偏振控制器优化偏振态，直流源提供偏置电压，光波元器件分析仪采集调制响应。
测试结果与结论
在不同偏置电压下，微环调制器的 3dB 带宽均能达到 25GHz 以上；同时可清晰观测到谐振峰随电压向长波长方向偏移的特性，为器件工作点优化提供直接依据。
测试价值
硅光微环调制器凭借小型化、低损耗优势，广泛应用于高端高速硅光模块。通过多电压工况下的带宽测试，可精准掌握器件的高频调制性能与谐振偏移规律，帮助研发人员锁定最优工作偏置点，解决微环调制器易谐振偏移、高频调制不稳定的行业难题，有效提升硅光器件的调制效率与工作稳定性，加速硅光集成器件的国产化研发迭代。
案例 3：
调制器阻抗特性测试（TDR）
器件结构
高速电光调制器的电极传输线结构，包含输入电极与终端负载。
测试框架
光波元器件分析仪集成的 TDR 模块，直接对电极传输线进行时域反射测试。

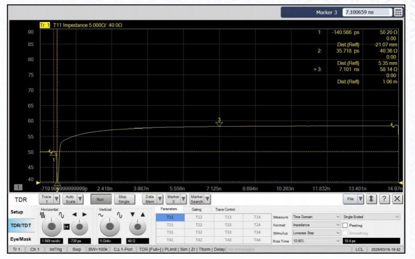

测试结果与结论
TDR 曲线清晰显示，调制器探针接触端阻抗约为 40Ω，终端阻抗约为 58Ω，可直接定位阻抗不连续点，为优化传输线设计、改善信号完整性提供关键数据。
测试价值
高速调制器电极链路的阻抗不连续、阻抗偏移，是引发高频信号反射、损耗超标、信号完整性劣化的核心诱因。TDR阻抗测试可可视化还原整条传输链路的阻抗分布，精准定位设计、工艺、封装带来的阻抗异常点位，为传输线结构优化、封装工艺整改、终端负载匹配调试提供量化依据，从硬件底层解决高速高频信号传输干扰问题，全面提升器件及整套链路的阻抗可靠性与工作稳定性。
04
赋能产业
Our Advantages
上海交大平湖智能光电研究院依托67G-LCA 高频测试系统与TDR（时域反射计）阻抗分析能力，为光电芯片、高速 PCB、射频互连器件提供从S 参数全解析到链路阻抗精准验证的一站式测试服务，筑牢高速传输的 “阻抗可靠性” 基石，面向平湖及长三角光电产业链企业、高校课题组、初创研发团队开放共享测试服务：
对科研端
支撑高校、初创企业流片试样性能摸底，快速定位晶圆工艺缺陷，缩短研发迭代周期
对产业端
为量产厂商提供来料抽检、成品可靠性摸底测试，严控出厂器件性能一致性，降低量产失效风险。
05
诚邀携手 共创共赢
Cooperation Invitation
从 67G 高频参数的精准解析，到 TDR 阻抗的微观验证，上海交大平湖智能光电研究院以硬核设备 + 专业技术，为高速光电互连与高频电路提供可靠的测试保障。未来，研究院将持续升级测试能力，完善高频测试服务体系，助力更多客户突破高速传输技术瓶颈，共创光电产业高质量发展新生态！
